超声波手持式点焊设备的应用

原理介绍：超声波手持式点焊设备通过超声波发生器将50/60Hz电流转换成高频交流电，将该电能输入超声波换能器产生同等频率的机械运动。机械运动通过调幅器装置传递到超声波焊接头，焊接头将接收到的振动能量传递到待焊接工件的接合部。在该区域，能量通过摩擦方式转换成热能，将塑料熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒，所得到的焊接强度可与本体相媲美。

超声波手持式点焊设备适用行业有：塑胶、电子、电器、汽车配件、包装、环保、医疗 、无纺布服装、文具日用品、塑料玩具、体育用品、通信器材等。

关键词：超声波点焊，高频振动，焊接材料

一、产品简介

       国彪超声GBS-FX35A系列超声波手持式点焊设备是一款可移动的超声波手动焊接设备。由超声波发生器、超声波焊接头、超声波换能器组成。该系统能够和相应的手持焊接设备配套使用，也可以直接连接到有换能器、变幅杆和焊头的组合结构上进行自动化操作。相比其他传统工艺（如胶粘、电烫合或螺丝紧固等），具有能耗低、效率高、不变形、无污染、焊接牢固、操作方便等特点。整体设备具备频率高、频率低报警，超声波发生器内部温度过高报警，振动子工具头磨损报警。

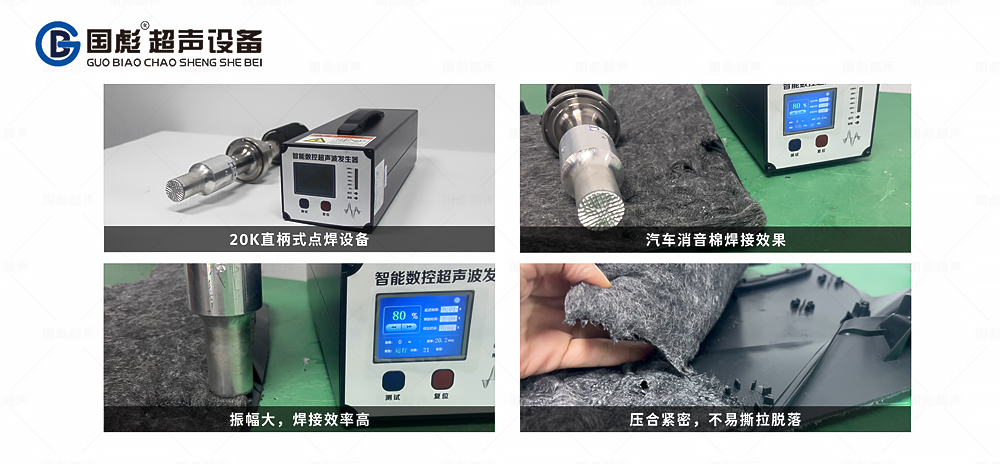

图1 焊接整套设备实物图

图2 点焊枪工具头

图3 直柄式点焊工具头

二、产品优点及参数

三、项目运行实施

       本项目所实施的方案已在国内知名车企相关配套设备企业得到实际现场应用，取得良好的超声焊接效果。

四、项目应用体会

      国彪超声GBS-FX35A系列超声波手持式点焊设备，可作为自动化设备的的组件应用，可适应于铆焊、扣钉、切割或其它机械固定，生产效率高、成本低；可根据焊接产品的铆点尺寸大小及焊接要求，定制焊头；整机体积小，重量轻，散热效率高、操作简单；焊接面牢固、焊接强度高，美观、零废料；使用安全，工作稳定可靠，故障率低。
